ZYJD-II型繼電保護試驗箱系長期從事繼電保護現場試驗人員，集多年現場調試經驗，設計研究開發的一種適用于電力系統繼電器、繼電保護裝置通用的新型儀器。貫穿了我公司的宗旨：現場為主、操作簡便靈活，使繼電保護現場試驗工作輕松便捷、快速、準確。
一、ZYJD-II型繼電保護試驗箱技術參數
1、電源電壓：220V±10%
2、交流輸出：AC 0～250V ? ? ? ? ? 2A
0～500mA ? ? ? ? 36V
0～10A ? ? ? ? ? ?36V
0～30A ? ? ? ? ? ?36V
0～100A ? ? ? ? ? 12V
3、直流輸出：DC 0～250V ? ? ? ? ?0.5A
0～10A ? ? ? ? ? 12V
0～300mA ? ? ? ?12V
4、測量精度：0.5級
5、測量時間范圍：0～99.999s
分辨率：1ms
6、體積：380×300× 200
7、重量：16kg

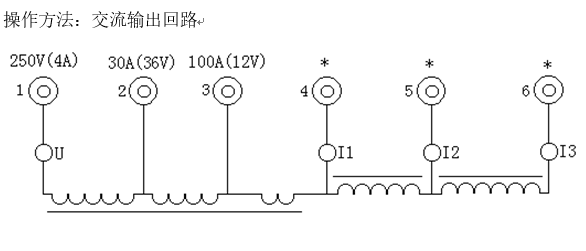

二、ZYJD-II型繼電保護試驗箱操作方法
1、交流電壓0～250V（4A）輸出時，從1與4之間輸出0～250V電壓，此時顯示選擇應切至“U”指示燈亮，當輸出超出250V（4A）時，儀器內部將自動切斷輸出。
2、交流電流輸出：
⑴交流電源0～100A（12V）輸出時，從3與4端子之間輸出，此時顯示選擇應切至“I1”指示燈 亮，當輸出電流超出120A時，儀器內部將自動切斷輸出。且內部告警，延時約10秒后將自動恢復輸出。
⑵交流電流0～30A（36V）輸出時，從2與4端子之間輸出，此時顯示選擇應切至“I1”指示燈亮，當輸出電流超出40A時，儀器內部將自動切斷輸出。且內部告警，延時約10秒后將自動恢復輸出。
⑶交流電流0～5A（12V）輸出時，從3與5端子之間輸出，此時顯示選擇應切至“I2”指示燈亮。
⑷交流電流0～10A（36V）輸出時，從2與5端子之間輸出，此時顯示選擇應切至“I2”指示燈亮。
⑸交流電流0～1A（36V）輸出時，從2與6端子之間輸出，此時顯示選擇“I3”指示燈亮。
⑹交流電流0～500mA（12V）輸出時，從3與6端子之間輸出，此時顯示選擇“I3”指示燈亮。
注：當輸出交流量時，切勿同時輸出兩個交流量。
3、直流輸出回路：
直流回路為開關穩壓電源原理輸出，分電流輸出單元與電壓輸出單元，可同時輸出兩個量，即一個電流量，一個電壓量。
4、時間測量單元：
⑴儀器內置6位數顯電秒表，電秒表可內部啟動，也可外部啟動，即可設置為單邊觸發，也可設置為雙邊觸發。當內部啟動時，按下任意一個“輸出控制”開關，儀器即可啟動秒表，通過被試繼電器接點至儀器面板“停表”端子，秒表停止。此秒表接點可與0～250V直流電位兼容。
⑵聲光提示設置在秒表單元回路內，如需測試被試繼電器常開接點是否動作，此時開關應置常開位，繼電器動作后聲光提示。如需測試被試繼電器常閉接點是否斷開時，此時應置常閉位，繼電器動作后，聲光提示。
注：ZYJD-II型繼電保護試驗箱繼電保護試驗箱 參數請以產品使用說明書或合同為準。
